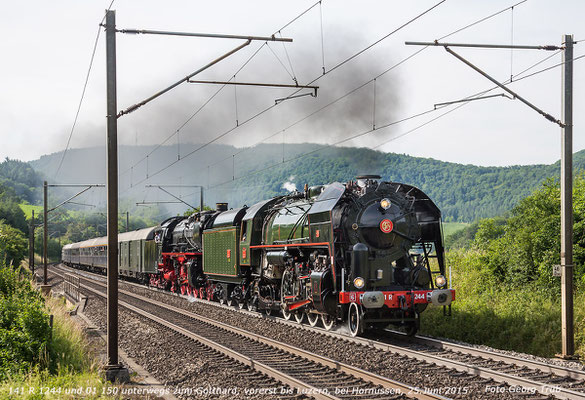

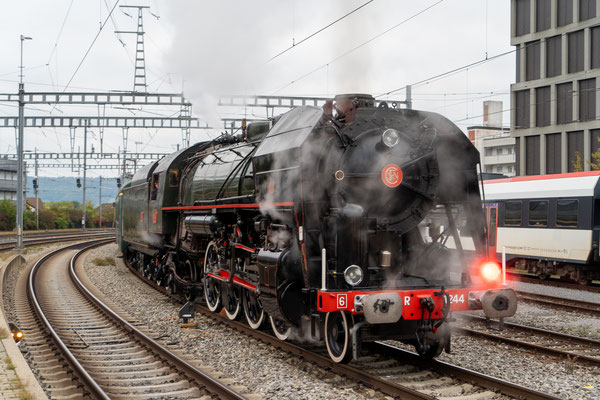

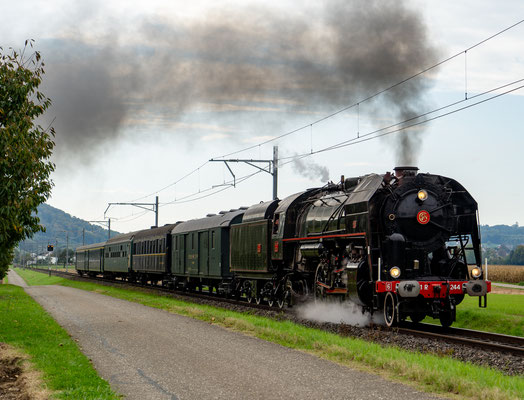

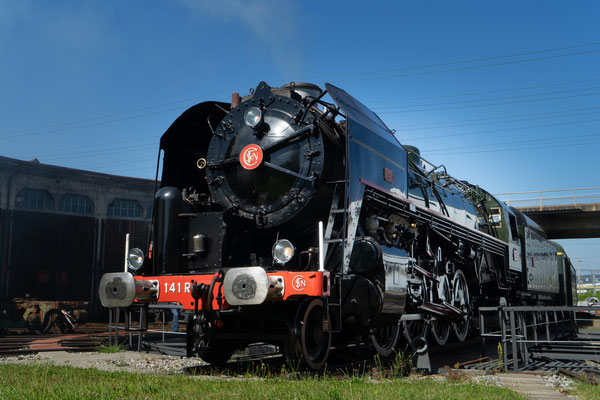

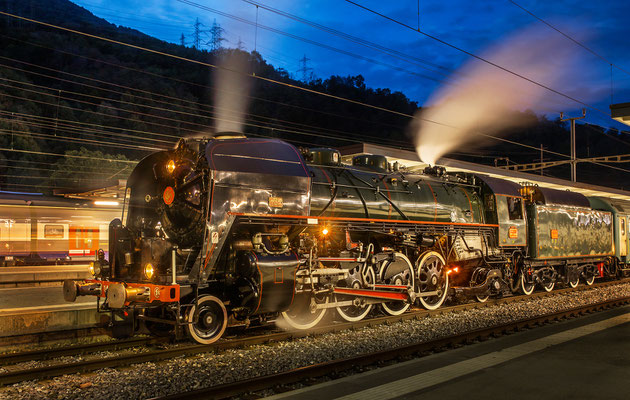

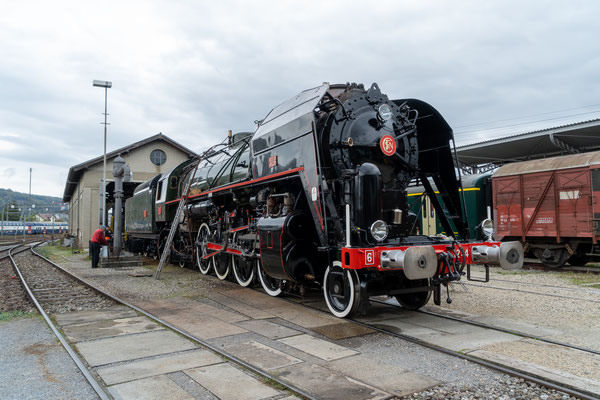

Dampflok Mikado 141.R.1244

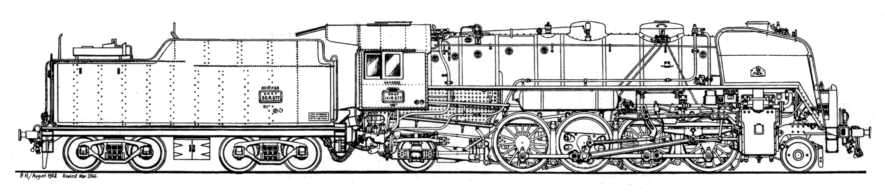

Technische Angaben der Mikado 141 R 1244

Download
Typenblatt 141R1244
Typenblatt 141R1244.pdf
Adobe Acrobat Dokument 438.3 KB


Baujahr 1946
Inbetriebsetzung  25. März 1947
Herstellerfirma Montreal Locomitve Works
Leergewicht (inkl. Tender) 139 t
Dienstgewicht (inkl. Tender) 192 t
Achsanordnung 1 'D' 1
Grösster Achsdruck 20 t
Länge über Puffer (inkl. Tender) 24,2 m
Triebraddurchmesser 1,62 m
Höchstgeschwindigkeit 100 km/h
Dauerleistung (bei 80 km/h) 2929 PS; 2155 KW
Zugkraft 242 kN
Zahl der Zylinder 2
Zylinderdruchmesser 597 mm
Kolbenhub 711 mm
Dampfraum 4,205 m³
Wasserinhalt des Kessels 10 m³
Verdampfungsheizfläche 250,74 m²
Überhitzerheizfläche 65,4 m2
Kesseldruck 15,5 kg/cm²
Achslager an allen Achsen Rollenlager
Steuerung Walschaert
Gesamtleistung 1,42 Mio km
Wasser im Tender 30 m³
Öl im Tender 13 m³

Verbrauchszahlen bei:

(pro tkm Anghängelast)

Steigung Wasser Öl
Flachland 0,27 l/km 0,035 l/tkm
bis 10  0,40 l/tkm 0,040 l/tkm
bis 20 0,95 l/tkm 0,090 l/tkm

Steigung 80 km/h 50 km/h 30 km/h
 0 900 t 1500 t 2000 t
10 400 t 750 t 930 t
12 300 t 600 t 820 t
26 - - - 300 t 350 t
